Hacer plano online. Distribución de una casa

Hacer plano online con una nueva distribución del espacio es un servicio que ofrecemos en Abitare Decoración, por el cual el cliente nos envía los planos actuales de su casa, piso y el listado de necesidades que tiene, acompañado de una pequeña explicación.

Hacer plano online 2 D, es el tema del post de hoy. Presentamos los planos en planta de 2 viviendas las cuales coinciden en la solicitud de la cocina salón comedor en el mismo espacio, es decir, una cocina abierta al salón comedor.

Consiste en una nueva distribución de una casa, a través de la página de Servicios, donde nos facilitan los planos originales y las medidas correspondientes.

En la primera vivienda desean un cambio en la planta baja que según los planos originales está dividida en salón entrada comedor cocina, pasillo, una segunda habitación y lavadero. Patio al fondo

Hacer plano online en planta con medidas

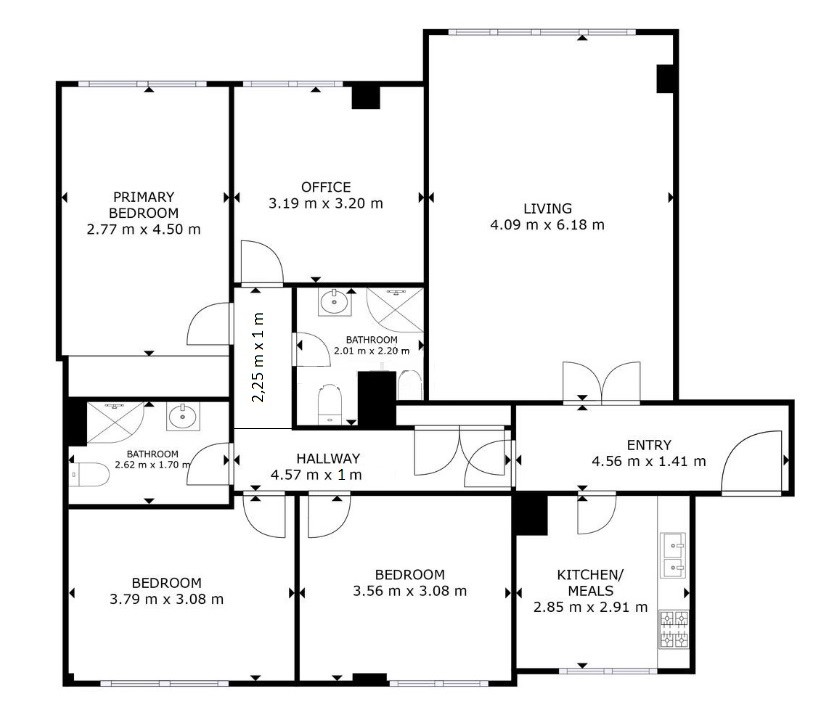

Plano de la planta original

Hacer plano online

La distribución está muy compartimentada, un espacio total de casi 60 m2 dividido en 5 zonas incluyendo la escalera de acceso a la planta alta y los escalones de entrada a esta planta .

El pasillo de 1 x 2,25 mtrs crea una zona central muy cerrada sin luz natural que sirve para independizar la cocina y un segundo cuarto,de la zona del salón y sin embargo nos encontramos con la puerta del lavadero que da precisamente al salón comedor.

Esta puerta del lavadero abatible se abre en tal giro que cuando salga una persona del pasillo hacia el salón puede tropezar frontalmente con ella por estar ambas tan cerca. La hemos señalado en el plano con circulo rojo.

La cocina es muy amplia en detrimento del salón comedor.

Hacer planos online

Necesidades de los clientes:

Una mejor distribución de la planta

Estudiar su acceso, puesto que no les convence que se entre directamente al salón comedor.

Ubicar una salita de juegos


PLANOS ONLINE

¿Deseas una nueva distribución de tu casa?

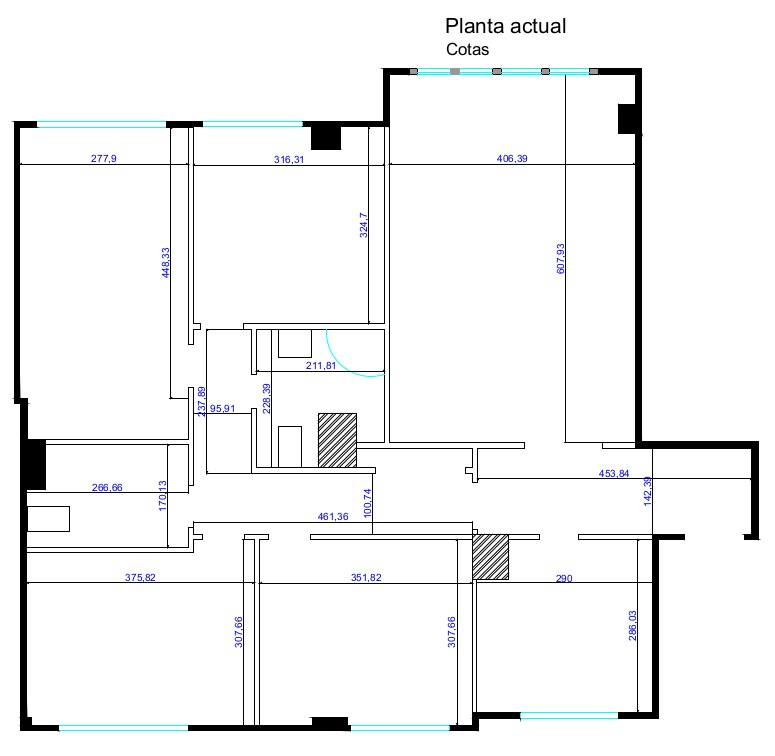

Cotas de la planta

Hacer plano online

Vamos a situar en este plano original, los muebles del salón comedor,para ver como quedarían.

Hacer plano online

Solamente un sofá de 2 metros de largo/ mesa de centro/ mueble de TV y mesa de comedor con las cotas señaladas en el plano.

Para llegar al pasillo la línea y flecha roja se han de sortear los pasos de la mesa de centro y el mueble de TV con un paso de 50 / 53 cm aproximadamente e igualmente el extremo de la mesa con la pared de la escalera.

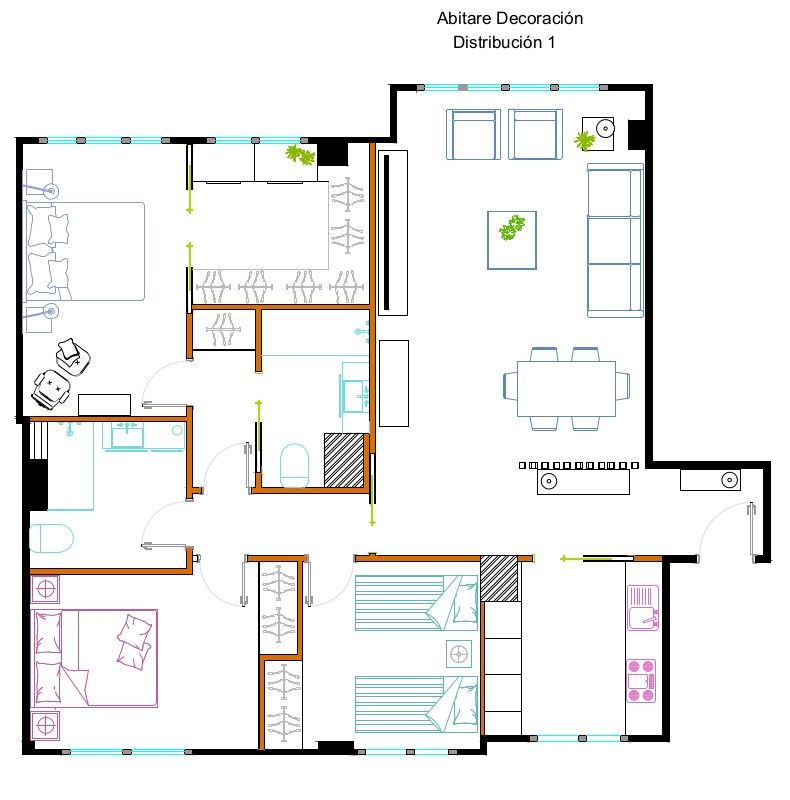

Hacer plano online : Nueva distribución de la planta

Opción 1

Hacer plano online

Los escalones de acceso a esta planta se disponen según un giro de 90 grados al original  y además contiguos al tramo de la escalera que sube a la primera planta.

Esto crea la posibilidad de un espacio de unos 4 m2 que hace las veces de hall de la vivienda .

Se puede colocar una consola de medidas de 25 cm de profundidad una luz de sobremesa…

El objetivo es tener un acceso no tan directo a esta planta y le dote de cierta privacidad, al mismo tiempo de practicidad que otorga este tipo de mueble en la entrada a una vivienda.

Todo el espacio que en el plano original era salón comedor cocina pasillo se deja diáfano en toda su longitud de 10,45 cm de largo. X 3,60 de ancho.

Unos listones de madera de techo a suelo nos separa de la primera zona de todo este espacio y es la correspondiente a la cocina.

Sus medidas 5 metros lineales de encimera en forma de L y con ventilación exterior directa a través de la ventana.

Es una forma de separar ambientes ,sin necesidad de crear un tabique opaco y que además añade un elemento decorativo .

La foto de abajo nos sirve de ejemplo de una separación realizada con una estructura semejante a la propuesta.

Como ésta, hay muchas soluciones y diseños que se pueden aplicar en este caso.

HACER PLANO ONLINE

Hacer plano online

separador de ambientes

 plano online

En la zona central se ubica el comedor. Hemos colocado una mesa de 160 cm de largo y 90 cm de ancho ,con 4 asientos

Queda amplio espacio alrededor de paso en esta zona, con lo cual permite que la mesa pueda ser extensible.

A continuación en la parte final, el salón, que cuenta para solamente zona de estar, con 15 metros cuadrados.

Un sofá de 2 metros y 2 butacas de 70 x 70 cm e incluso pueden ser mayores  en L.

La mesa central, grande, de medidas 120 x 80 cm. En la pared frontal el mueble de TV, de medidas 160 x 45 cm

La disposición de la zona de estar en este espacio era lógico, puesto que tiene la salida al amplio patio es un plus para toda esta planta diáfana, ya que se puede vivir desde la misma cocina.

Las puertas correderas permiten que el espacio exterior entre a la vivienda formando parte de ella, lo cual le aportará un mayor atractivo.

Y por último a través de una puerta corredera accedemos a la salita de juegos solicitada por los clientes.

La posición de esta puerta,en el extremo del tabique, facilita la salida de los niños al patio, sin pasar por el centro del salón.

En la pared del fondo se pueden ubicar estanterías para colocar libros, juguetes y demás enseres infantiles.

Hacer plano online :distribución del mobiliario

Hacer plano online

                                                                 ———————-

En un siguiente post veremos otra Opción de distribución de esta planta

        ———————

Presentamos ahora la segunda vivienda, una casa de planta rectangular con acceso desde una zona ajardinada y salida por el  otro extremo de la planta igualmente a un jardín pero éste privado.

Hacer plano online Autocad de casa en planta baja

Planta original: Distribución y Cotas

hacer plano online

En este segundo trabajo consiste en hacer un plano online de una vivienda cuyas cotas del plano corresponden a la vivienda A pero se aplican a la vivienda B que es el plano del trabajo.

La diferencia entre ambos es el espacio contiguo a la despensa ,

Descripción

Se trata de una vivienda con vestíbulo, salón, comedor, cocina y lavadero, 3 dormitorios y 2 baños.

Necesidades:

  • Optimizar los espacios

  • Vestíbulo

  • Cocina abierta al salón comedor

  • 2 dormitorios

  • El dormitorio principal con vestidor y baño

Se presentan 3 opciones de distribución y variantes

Distribución 1 Concepto abierto de cocina salón comedor /Dormitorio principal al fondo

1 A / Variante de la anterior haciendo más pequeño el vestidor

1 B / Distribución con vestíbulo

1 C / Cocina semiabierta al salón

1 D / Vestidor + grande y + armarios en la cocina

Distribución 2 Cocina abierta al salón comedor / dormitorio principal contiguo al salón

2 A / Con vestíbulo

Distribución 3 Cocina con barra, abierta al salón comedor

3 A / Con vestíbulo

Los muebles sobre los planos están a escala:

Dormitorio principal, cama 200 x 160 cm

Dormitorio individual, cama 90 x 200 cm

Armarios con fondo de 60 cm y diferentes largos según la distribución

Mesa comedor 90 x 160 cm

Sofa 200 cm / 90 cm / 250 cm x 90 –—————según distribución

Hacer planos online

Planta original sin tabiques Cotas

hacer plano online

Hacer plano online: opciones 1 de distribución

DISTRIBUCIÓN 1

Hacer plano online

Descripción

Cocina totalmente abierta al salón comedor.

El comedor se sitúa junto a la cocina

Una puerta corredera separa la zona de día y la de noche, donde se encuentran los 2 dormitorios.

Dormitorio principal en suite. Acceso por puerta corredera al baño con 2 lavabos e igualmente al vestidor que tiene zona de ropa colgada y bajo la ventana mueble de cajones.

El espacio junto a la ventana puede ubicarse un sillón y un mueble contenedor de cajones tipo sinfonier.

Baño 2

Dormitorio 2 con 2 camas y armario empotrado

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 1 A

como hacer plano online

Descripción

La variación con el plano anterior está en el vestidor al que se le resta espacio a favor de poder colocar un mueble vitrina o aparador junto a la mesa de comedor.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 1 B

planificar plano online

Descripción

En esta distribución,aunque la solicitud ha sido de espacio compartido de cocina salón comedor, hemos introducido un vestíbulo, para que el cliente contemple esta posibilidad.

Es decir, la entrada a la casa no comparte ni la cocina, ni la zona de estar.

Pero tiene la particularidad de que en ambas paredes hay puertas corredera que permiten abrir un amplio espacio de paso, quedando en estas ocasiones una comunicación continua entre ambos ambientes.

La cocina junto a las columnas se ubica una mesa redonda para desayuno, comidas o cenas de diario.

Junto al pilar del vestíbulo se puede colocar un armario gabanero, según el fondo elegido o bien un armario de almacenar

La zona de noche como en la anterior distribución.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 1 C

diseñar plano online

Descripción

En esta distribución se da cierta independencia a la zona de estar por un separador de ambientes.

La cocina dispone de 4 columnas de almacenamiento.

En el dormitorio,el vestidor se dispone en forma de U y junto a la ventana, una mesa de trabajo y un mueble de cajones o sinfonier.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 1 D

como diseñar un plano online

Descripción

En este plano el vestidor del dormitorio principal se hace más grande, una medida de 135 cm de fondo x 360 cm de largo

La longitud de la ventana ha de ser un poco menor, lo hemos marcado con un círculo rojo, ya que la pared del vestidor no puede cerrar contra ella. Serán suficiente unos 15 cm

Esto permite que la cocina gane considerablemente en armarios columnas hasta 5 de forma lineal.

El frigorífico puede situarse en esta parte y dejar la encimera libre para trabajar.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

Hacer planos online: opciones 2 de distribución

DISTRIBUCIÓN 2

Hacer plano online

Descripción

El dormitorio de 2 camas se lleva al fondo. Como la pared aumentará unos 15 cm para que quepa este dormitorio en este espacio, las camas han de ser de 190 cm de largo y quedarán unos 40 cm de paso hacia la ventana.

La entrada de la vivienda es abierta al salón y la cocina se independiza por una puerta corredera de cristal que puede estar a diario abierta completamente y embutida en el tabique por lo que el resultado será abierta al salón.

Otra puerta corredera nos lleva en primer lugar al baño 2. En este distribuidor se ha acoplado un armario empotrado y a continuación el dormitorio de 2 camas con un armario empotrado igualmente.

Desde la zona de estar se entra a la suite. En primer lugar el vestidor y a través de el se accede al dormitorio y al baño

La cocina cuenta con más armarios columnas.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 2 A

distribucion vivienda 2 dormitorios

Descripción

Las diferencias con el plano anterior son las siguientes:

Se cierra la entrada de la casa y se crea un vestíbulo.

En este espacio vemos 3 puertas correderas, salón cocina dormitorio de 2 camas.

Es un recibidor amplio que actúa de distribuidor, lo que permite aprovechar al máximo el espacio de la vivienda

El armario que está en la entrada del dormitorio de las 2 camas se puede utilizar para este dormitorio y donde en el plano anterior estaba el armario, se ha colocado una mesa de estudio.

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

Hacer planos online: opciones 3 de distribución

DISTRIBUCIÓN 3

PLANO ONLINE DE CASA

Descripción

En esta distribución volvemos a la idea de la primera distribución pero hemos colocado frente a las 4 columnas de la cocina una barra con 4 taburetes

Es una zona de diario para desayunos y cenas.

    – – – – – – – – – – – – – – – – – – – – – – – – – – – –

DISTRIBUCIÓN 3 A

plano en autoCad

Descripción

Incorporamos un vestíbulo que deja semiabierta la cocina a la zona de estar.

Por una parte el separador situado a la izquierda de la entrada da cierta independencia al salón cuando se entra a la casa, pero si se abre la puerta corredera de la cocina tenemos 2 ambientes amplios comunicados y con fácil recorrido.

———————————————————————-

Hacer plano a escala online

A continuación presentamos la distribución de la vivienda situada contigua a la anterior, es decir en la misma planta ,la misma superficie, pero diferente entrada y ubicación de los espacios.

Se trataba de otros clientes que compraron esta vivienda y solicitaban una distribución con el mínimo de pasillos, cocina salón comedor en el mismo espacio y 2 dormitorios.

Es decir, un concepto diferente a la distribución de la anterior vivienda.

Planta original:

Cotas de vivienda

En esta vivienda se desmontó la zona del lavadero y quedó todo el interior diáfano para su nueva distribución contando con la superficie total de la planta.

DISTRIBUCIÓN 1

optimizar espacios de vivienda



Descripción

Se accede a un amplio vestíbulo que comunica por puertas correderas paralelas a la cocina y a la zona de noche a los 2 dormitorios y una cuarta puerta al baño de cortesía.

La zona de día comparte los 3 ambientes de cocina, zona de estar y comedor.

La cocina en isla con una amplia mobiliario trasero de columnas en número de 6 con gran capacidad de almacenaje.

La zona de estar tal como lo solicitaron los clientes, 2 sillones relax con reposapié .

La mesa de comedor para 4 comensales.

Zona de noche.

El dormitorio principal con baño y un armario vestidor y el segundo dormitorio con armario empotrada en la zona de entrada y con 2 camas



DISTRIBUCIÓN 2

cocina salon comedor

Esta distribución es un cambio solamente de la zona de estar y el comedor de sentido para que los clientes valoren qué les será más cómodo.

La mesa junto a al ventana acompañada de una vitrina y en primer término las 2 butacas y el mueble de tv.

DISTRIBUCIÓN 3

distribucion casa

Descripción

Vestíbulo, zona de noche y aseo de cortesía igual que en la anterior distribución.

La zona de día tiene una ubicación diferente del mobiliario.

A la derecha la cocina, con isla y columnas traseras y la zona de estar con 2 butacas y un sillón relax como en una zona de lectura y en L con las butacas.

 – – – – – – – – – – – – – – – – – – –

Diseñar vivienda, hacer un plano online

La tercera vivienda que presentamos tiene una superficie de 60 metros cuadrados y cuenta con 2 dormitorios, cocina independiente, salón comedor y 1 baño.

La planta actual es la que vemos a continuación:

Planta actual y cotas

Plano actual

Necesidades para la nueva distribución:

  • Mantener 2 dormitorios
  • 1 baño y cambiar la bañera por plato de ducha
  • Salón comedor cocina,espacio abierto
  • Partimos de la planta con su distribución y cotas actuales, donde se han incorporado a la superficie las terrazas de la planta original.

Propuestas:

DISTRIBUCIÓN 1

Hacer plano de vivienda

En esta primera distribución la cocina se dispone donde actualmente está el salón comedor. Al desmontar la tabiquería todo el espacio se amplia para los usos y para un recorrido más fácil.

A la entrada se dispone de un armario gabanero que continúa con los armarios de la cocina y la mesa de comedor junto al pilar de la construcción, da servicio de forma cómoda por lo cerca que está de la misma cocina.

En las 3 distribuciones con los dormitorios al fondo de la vivienda,quedan separados por una puerta corredera que separa la zona de día de la zona de noche.

Los armarios son más grandes y se plantean de 2 formas diferentes.

La cocina tiene una larga bancada y 3 columnas para frigorífico / horno/ despensero.

Se aprovecha el espacio más amplio de la casa para situar el salón y el comedor, incorporando la superficie del pasillo.

En el salón, el mueble de tv se apoya en el pilar y es trasera del comedor del que se puede separa simplemente de aquél por un panel de baja altura para no ver la trasera de la tv.



DISTRIBUCIÓN 2

Diseñar una vivienda

En esta distribución cocina salon comedor se comparten en espacio diáfano. Todo el frente de la cocina son 7 armarios de techo a suelo y en la isla de 200 cm x 90 cm, se encuentra la vitro y el fregadero con la mesa apoyada en la isla.

Es un espacio con aprovechamiento de máxima luz natural ya que no hay tabiques divisorios. Una superficie total de 31,30 m2

La mesa de comedor es de medidas 150 cm x 80 cm y el sofá 210 cm x 90 cm. En esta distribución el sofá se ha dispuesto apoyado en el pilar y de espaldas a la cocina.

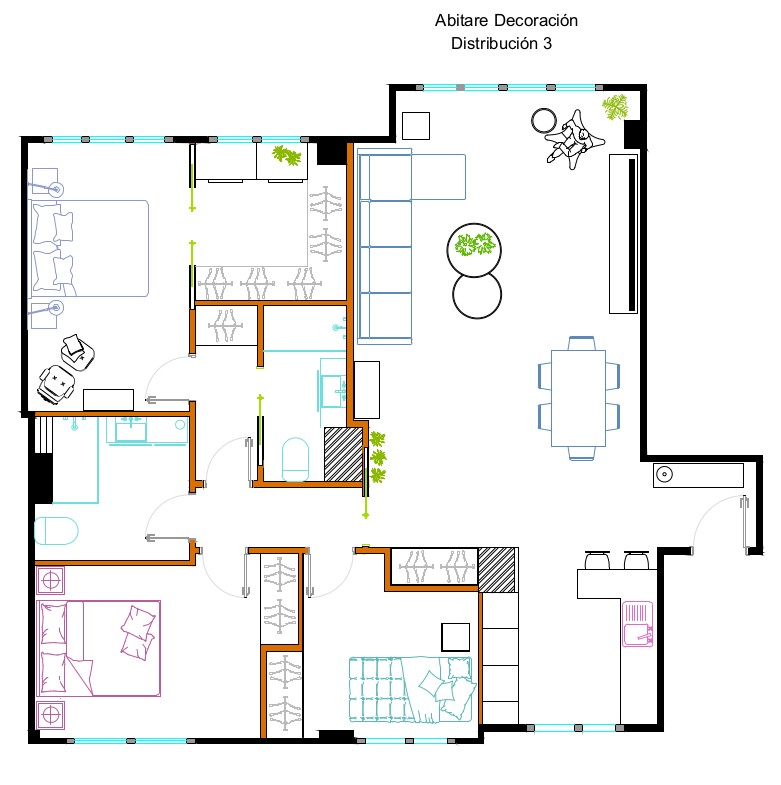

DISTRIBUCIÓN 3

salon cocina comedor plano

En esta distribución cocina salon comedor el sofá se ubica en la ventana y el mobiliario de la cocina hace una L con una barra para 2 taburetes y continúa con un armario gabanero.

La tv en la pared de la izquierda en el paso a la zona de noche y el sofá se acompaña con 2 butacas.

DISTRIBUCIÓN 4

Hacer plano online cocina independiente



En esta distribución 4, aunque sabemos que las solicitudes sera de mantener un espacio diáfano, incorporamos una opción de distribución con algunos cambios en este concepto.

La cocina se independiza de la zona de estar, pero no con tabiquería, sino con paredes de estructura de hierro y cristal, para no privar de la luz natural. La puerta es abatible y se abre a 180 grados.

Los armarios de la cocina dispuestos en L. La mesa de comedor se apoya en esta pared de cristal, la zona de estar se dispone en otro sentido a la anterior.

En los dormitorios los armarios se cambian de posición, para mantener el pequeño pilar en el armario principal, formando parte de la repisa que añade una zona decorativa.

A continuación incorporamos algunas fotos con ideas de la pared acristalada.






Si deseas una nueva distribución de tu casa ,

puedes comunicarnos tus necesidades y

SOLICITAR PRESUPUESTO

a través de la página de Servicios

En nuestro Blog,puedes encontrar muchos artículos de PLANOS ONLINE con distribuciones de viviendas

los planos originales y los finales propuestos.

Para hacer plano online, el cliente nos facilita los planos actuales de la vivienda,

nos indica sus necesidades y

pasamos el presupuesto correspondiente.

A continuación, enviamos la nueva distribución,

con los planos online, planos, cotas y distribución de mobiliario.


planos de pisos

CONTACTO

Y recuerda…

antes de acometer la reforma de tu casa,

es necesario una buena planificación.

Primero las ideas, las soluciones y los planos.

Por último, la obra de reforma.

CONTACTA CON NOSOTROS

Tu plano online a escala con la nueva distribución de tu casa.

Visita nuestra Tienda de Decoración Online

con las nuevas tendencias de mobiliario ,iluminación y

complementos para el hogar

Gracias por visitarnos

          Un saludo



Texto y planos : Abitare Decoración

Summary
hacer plano online
Article Name
hacer plano online
Description
Distribuir una planta con espacios diáfanos abiertos a un patio situado en la parte posterior de la vivienda integrando salón, cocina, comedor y una pequeña sala de juegos para los niños.
Author
Publisher Name
Abitare Decoración
Publisher Logo
